面對DDR3以上之高速產品的設計困難度,佳泰已成功幫客戶做到設計到量產一版OK~



   有關PCB Layout   PCB Layout設計規範   PCB Layout流程表   文件下載



有關PCB Layout:

DEA工具的發展日新月異將一片PCB Lay出來已不是難事,機電的整合力才是產品成功與否的基本關鍵,做好R&D與製造間的橋樑,是一個PCB Layout,扮演的重要角色。

基於對身為Layout從業人員的認知,本公司除了依詢國際規範,我們更針對不同的客戶不同的產品與需求,制定客製化的GIUDE LINE,且透過嚴謹的管控程序來達到品質是設計出來的境界。



PCB Layout設計規範:

1. PCB Layout設計規範( IPC-782. IPC-D322….)
2. 電路圖設計規則檢查 DRC
3. EMI / EMC 電磁波防制設計規範
4. ICT 電路板測試設計規範…
5. FPC 軟性印刷電路板(軟板)佈局設計規範
6. Hi-Speed Circuit Design Rule (Time delay control, Impedance Match)
7. 各類產品設計規範( PCI 2.2 ,USB2.0, IEEE 802.1X,1394…)
8. 依客戶的產品特性及特殊界面制訂

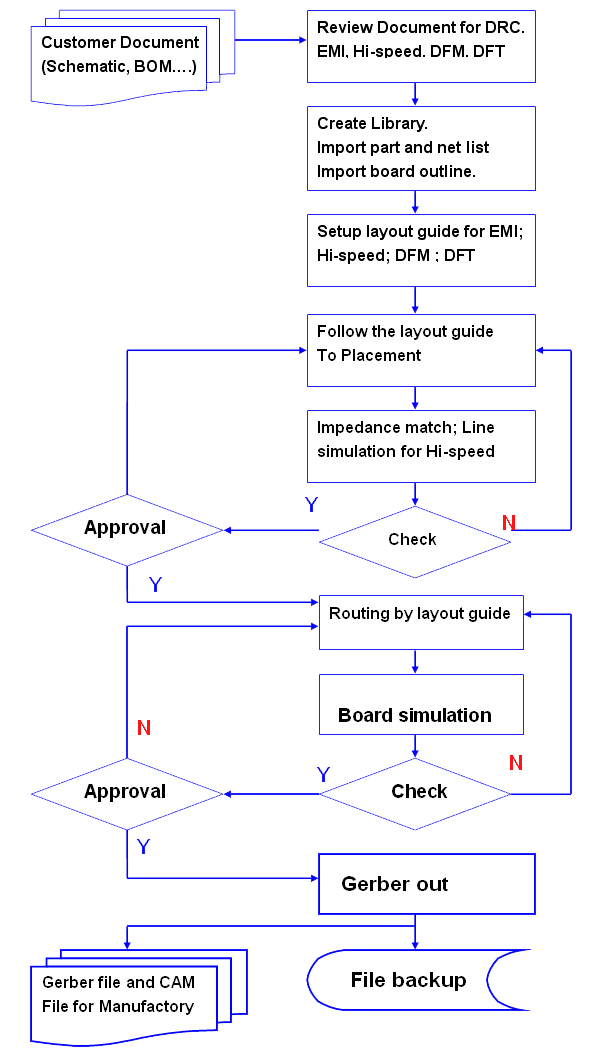

PCB Layout流程表:


文件下載 :

PCB Layout 必備文件需求表   ** 解壓縮密碼請致電佳泰分機 100
